Fokuseringsenheden
Fokuseringsenheden er et kapitel for sig. Det lå fast, at det skulle være en såkaldt "low profile focuser" for at få fokuspunktet så tæt på tubus som praktisk muligt. Af nemheds hensyn valgte jeg at operere med det samme mål som på vores 8", hvor fokuspunktet befinder sig 85 mm over tubus. Med et sekundærspejl på ca. 79 mm vil der i fokuspunktet på det nye system være et fuldt belyst felt på 20 mm, og da fokuseringsudtrækket primært skal anvendes til vores CCD kamera, er dette i øjeblikket tilstrækkeligt - og der kunne såmænd også monteres et kamera med en større chip, uden at dette ville være noget problem.
Selve "udtrækket" er udformet som en "helical" fokuseringsenhed. Dvs. princippet er det samme som anvendes på almindelig kameraoptik for at opnå en sikker føring af linsesystemet frem og tilbage i objektivet.

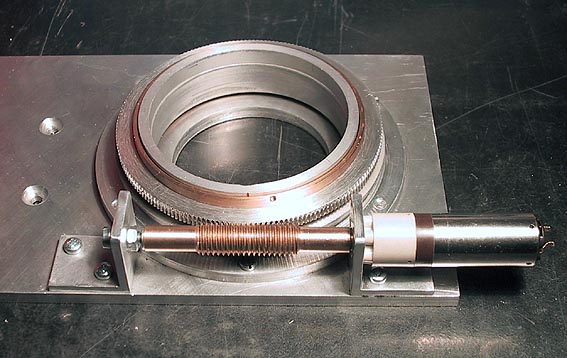

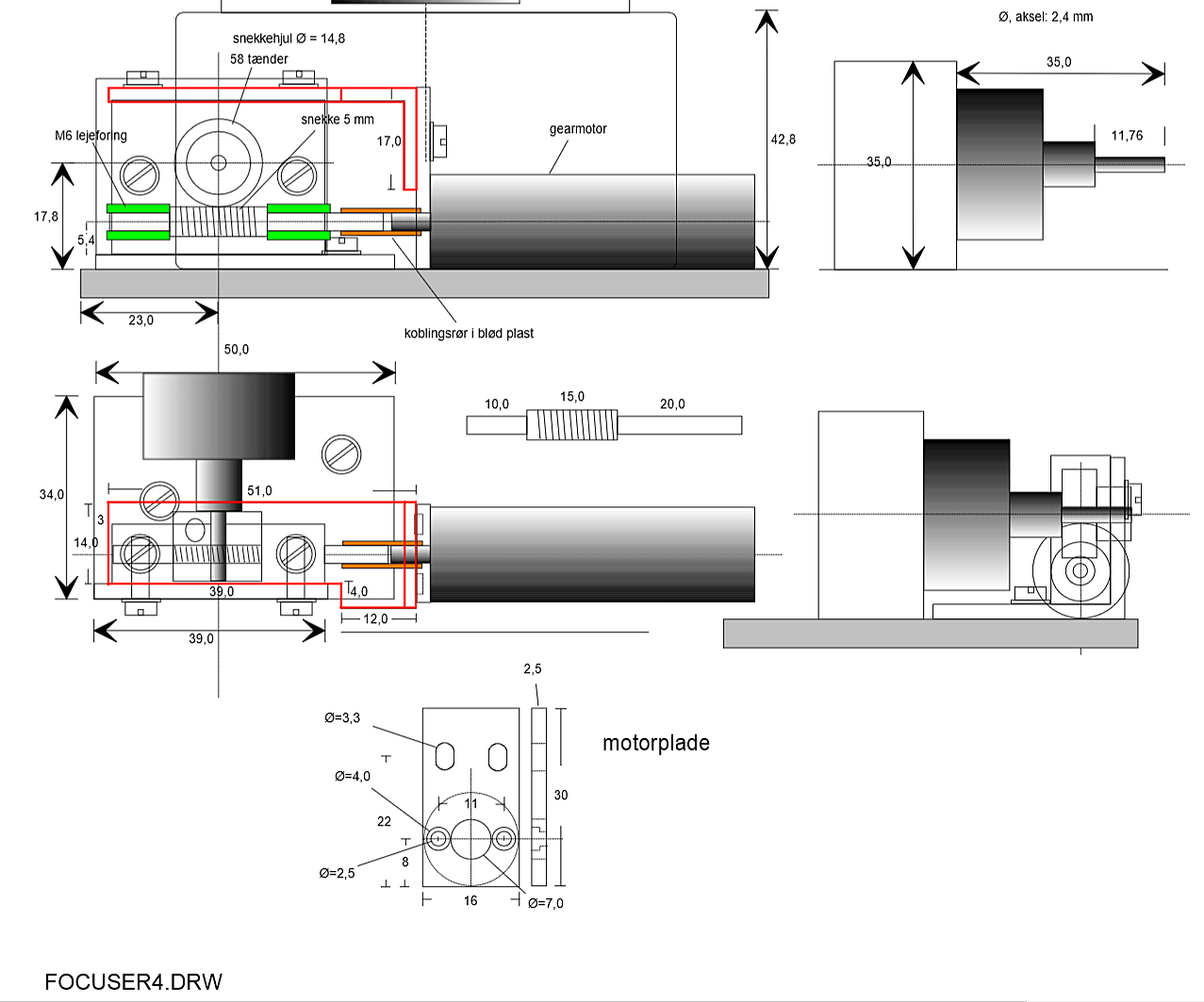

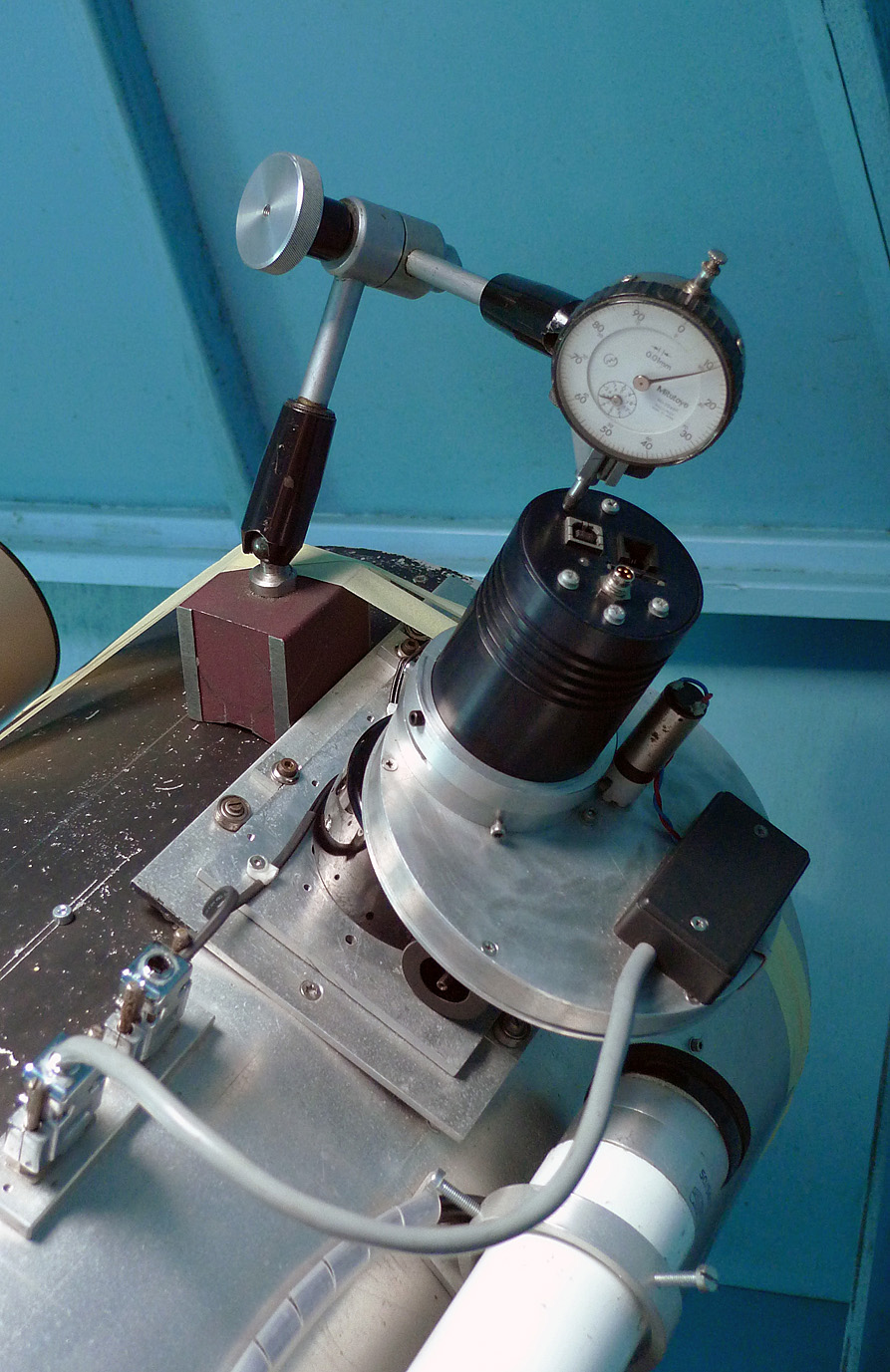

Helical fokuseringsenheden trækkes af en lille gearmotor der løber med en hastighed af ca. 1/2 omdrejning i sekundet. Motoren trækker en 10 mm snekke der trækker snekkehjulet. Den vertikale vandring af dette system er +/- 2mm, og det er tilstrækkeligt, når man først har fundet fokuspunktet vha. den nedenfor nævnte grovfokusering.
Det er selvfølgelig meningen, at fokuseringen skal være fjernbetjent, så stabiliteten og pålideligheden er naturligvis afgørende.

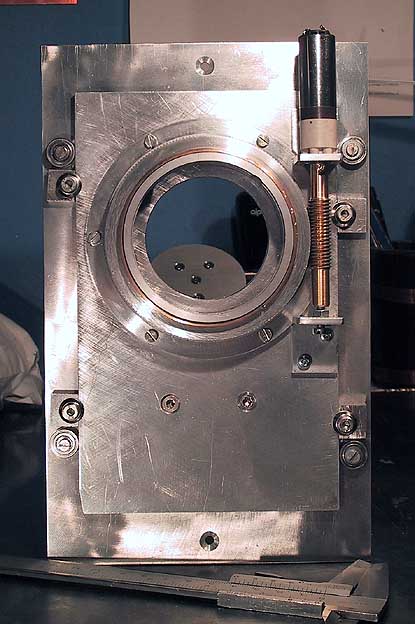

Helical fokuseringsenheden er egentlig det sekundære fokuseringssystem, idet denne sammen med sekundærspejlholder og sekundærspejl er fastgjort til en plade der kan bevæges langs tubus' længdeakse - et grovfokuseringssystem, der gør fokuseringen mere fleksibel. Den bevægelige plade - der i øvrigt har en vandring på +/- 17,5 mm - befinder sig mellem fire små kuglelejer der sørger for, at den vil bevæge sig i en lige linie parallelt med den optiske akse, når der er behov for at grovfokusere. Når fokus er fundet, spændes de fire skruer, og pladen er fikseret så den ikke kan flytte sig i forhold til tubus.
Da det er to plader af aluminium der glider imod hinanden, er der på den øverste fastgjort to strimler teflontape for at forhindre at aluminiumen river.

5-01

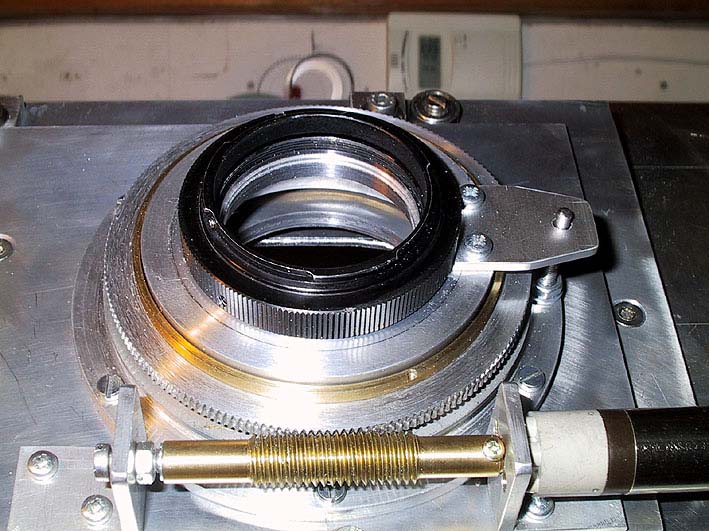

Fokuseringsenheden er nu tæt på at være færdig. I sidste uge fik jeg drejet en topplade til udtrækket, og i den blev der så monteret en Nikon kamera-kobling. Helical fokuseringsenheden består i sin grundform af tre hoveddele: en ydre del hvori der er skåret et meget fint indvendigt gevind. I dette gevind er der iskruet en messingindsats med dertil passende udvendigt fingevind. Indvendig i messingbøsningen findes der så et grovgevind hvori den inderste del af udtrækket er iskruet. Fidusen er så, at man ved at dreje messingindsatsen kan få den inderste del til at hæve eller sænke sig - hvis man vel at mærke forhindrer sidstnævnte i at dreje med rundt.

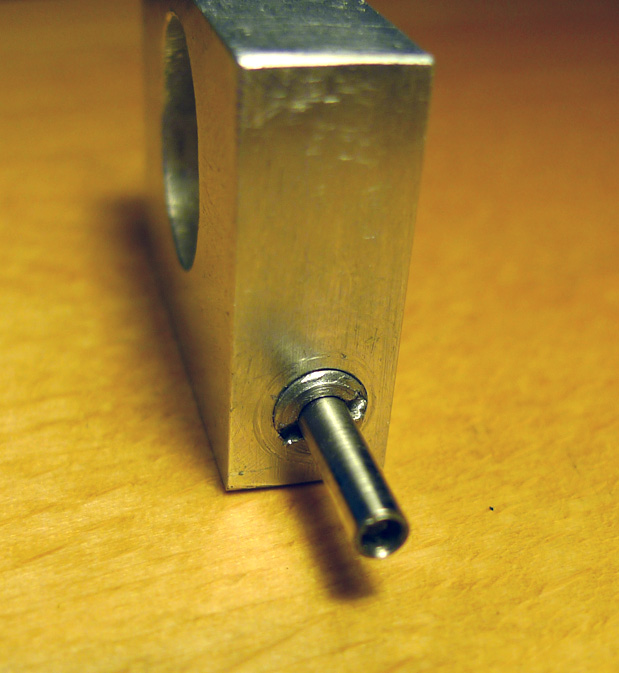

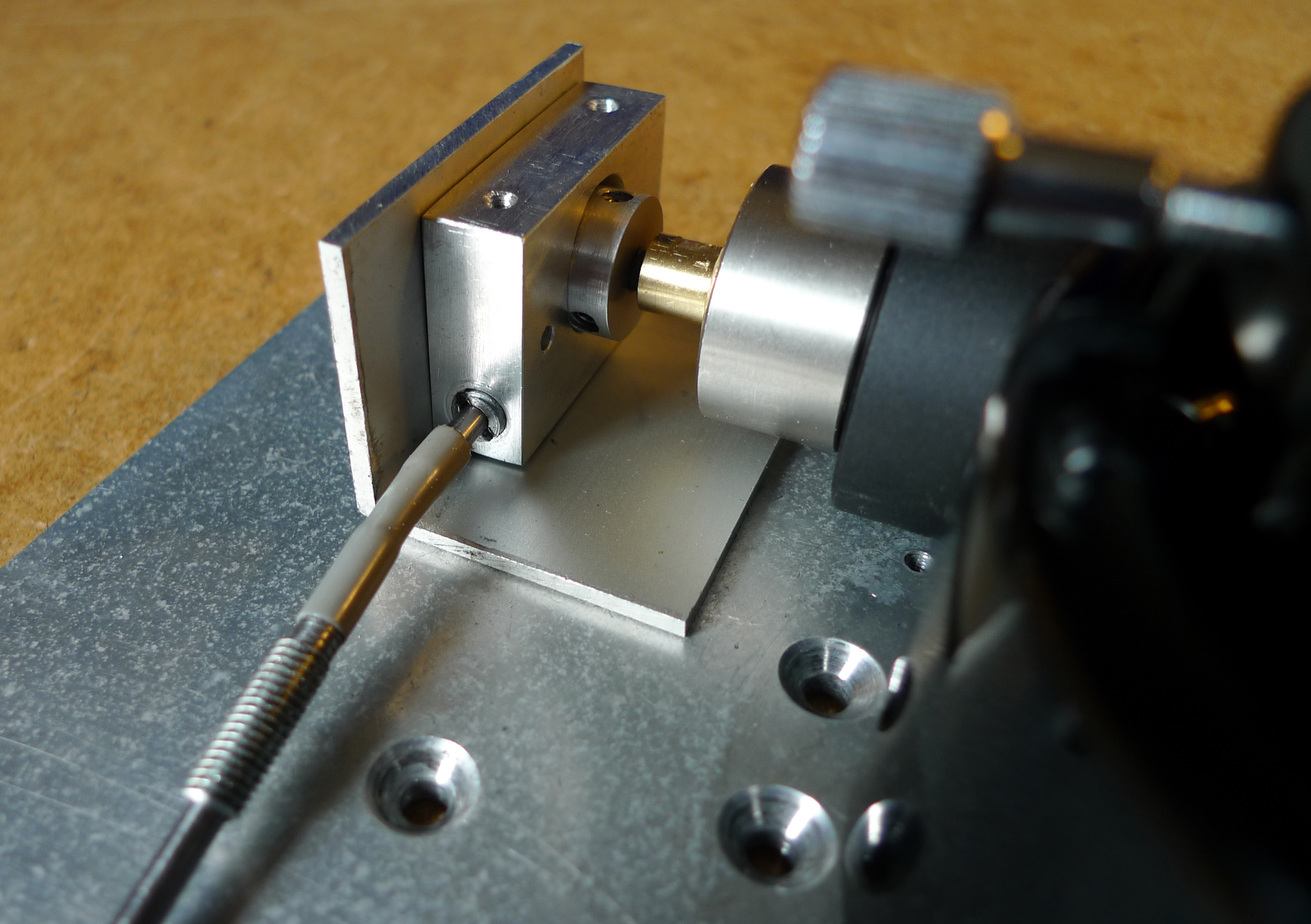

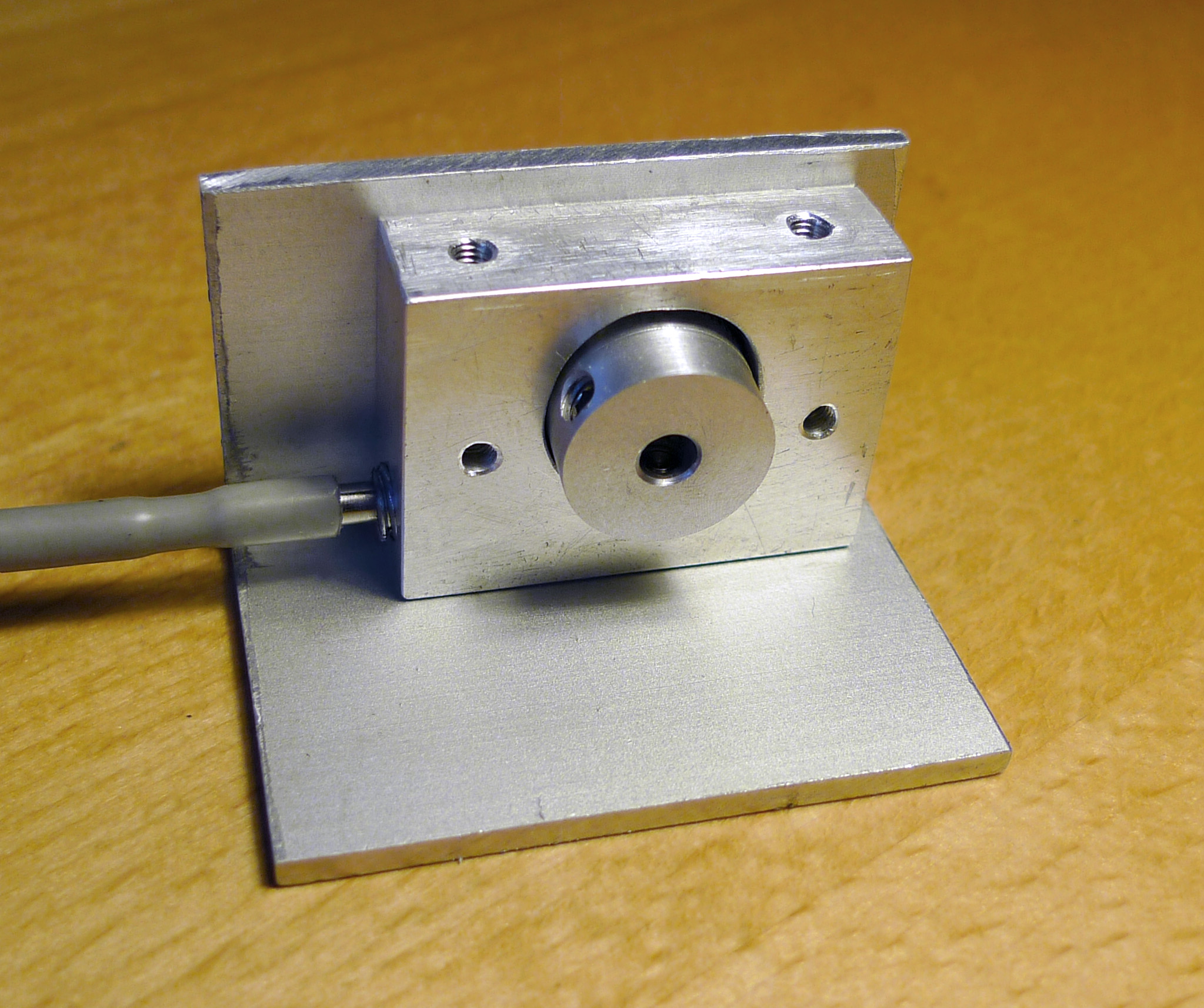

Mekanikken der forhindrer dette kan ses her.

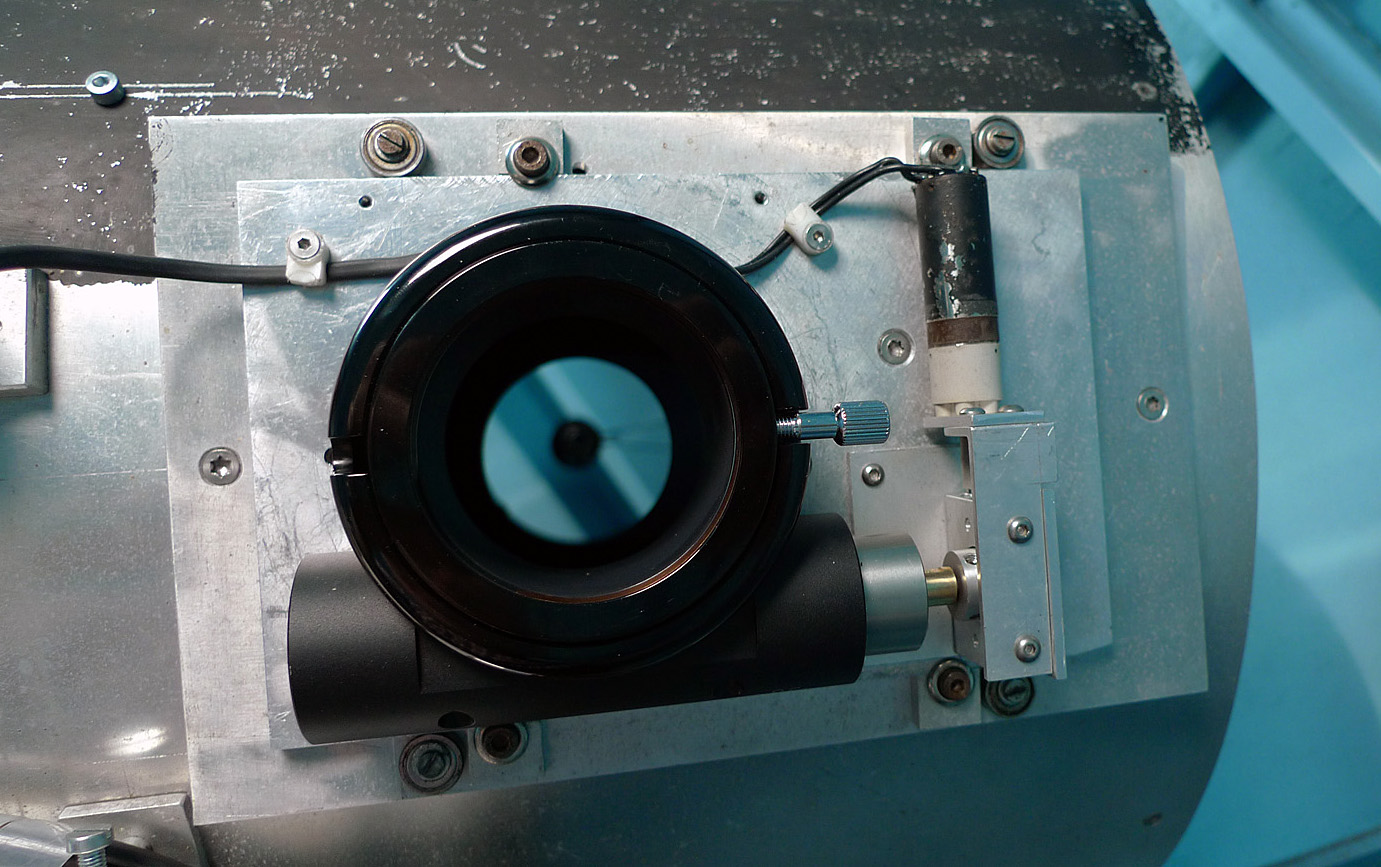

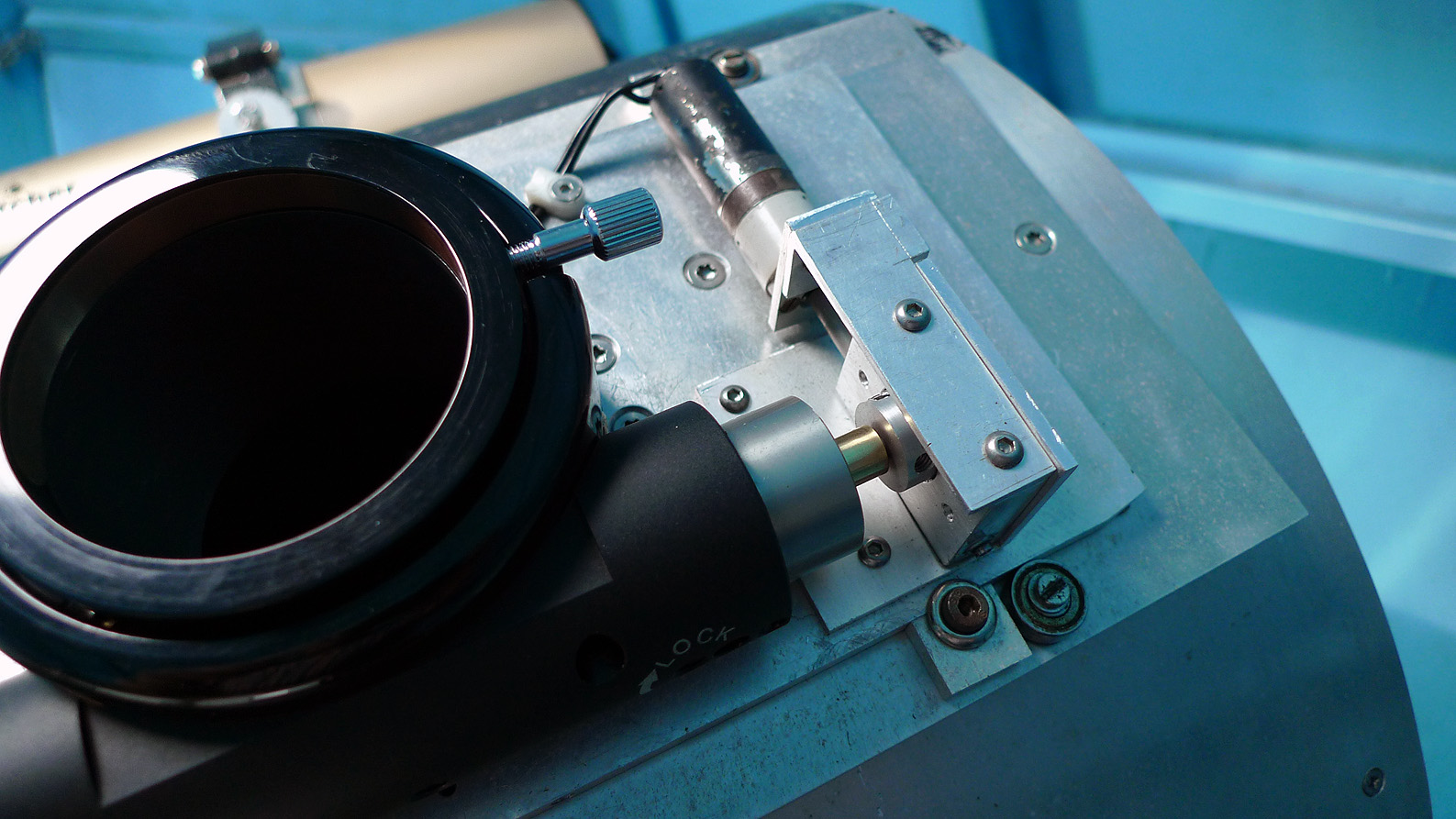

Nu mangler vi så blot at få lavet beslag til den elektriske åbner, så den kan blive fastgjort til fokuseringsudtrækket - på den indvendige side.


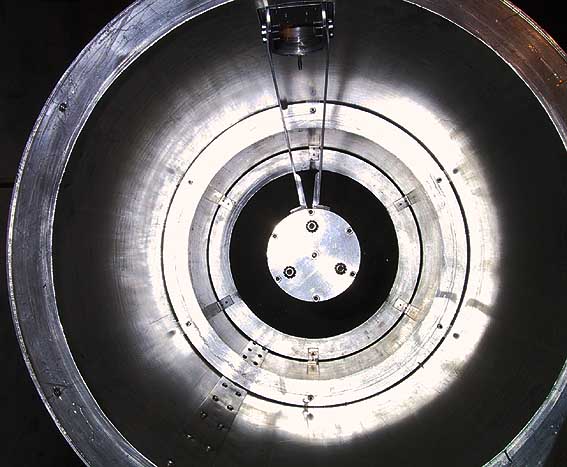

Sekundærspejlholderen

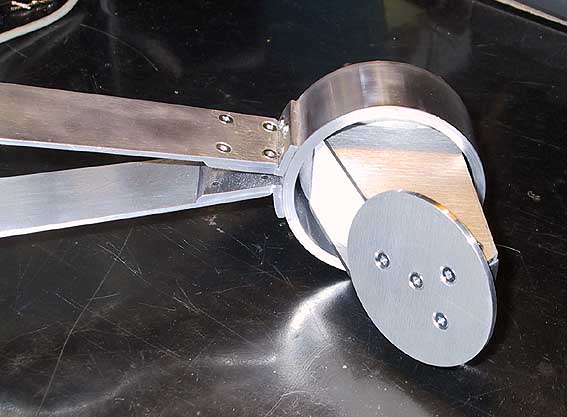

Der er gået mange enkeltdele til sekundærspejlholderen. Det er jo en kendt sag, at når der justeres på de tre justeringsskruer flyttes sekundærspejlets position i forhold til den optiske akse. Derfor er der i sekundærspejlholderen indbygget en ekstra justeringsmulighed, idet pladen hvorpå spejlet skal sidde kan vippes en smule. Ideelt burde spejlet kunne drejes omkring et punkt i spejlets midte for at bevægelsen i forhold til den optiske akse bliver mindst mulig. Jo længere spejlet sidder fra omdrejningspunktet des mere vil flytningen i forhold til den optiske akse blive.
Grunden til at der tilstræbes så nøjagtig en placering af sekundærspejlet er, at det grundet lysbundtets form, ideelt skal placeres en smule forskudt i retningen væk fra okularudtrækket for at opnå en jævn belysning. I dette tilfælde drejer det sig om 2 mm - dvs. den optiske akse og den mekaniske akse ligger 2 mm fra hinanden.
Umiddelbart vil man ved et kik ned i tubus ikke kunne se denne lille skævhed.
